ミニチュア・ポンプ

D220シリーズのマイクロポンプは、空気、気体または液体用のマイクロダイアフラムポンプです。

ステンレス鋼のチューブコネクタを備えたガラス充填ナイロンまたはアルミニウム合金6000（陽極酸化）で構成されています。標準としてニトリル+シリコンダイヤフラムが取り付けられていますが、別の接液部オプションもあります。 このポンプの範囲がほとんどの化学薬品と溶剤に耐えることができる材料が利用可能です。 ポンプは、2.4 mmボアのフレキシブルチューブ用に設計された効率的なプッシュフィットコネクタを使用しています。

完全に密閉されたオイルフリーのポンプチャンバーにより、汚染物質を許容できないアプリケーションに特に適しています。典型的なアプリケーションには、医療機器、分析、ガス検知、燃料電池、電池式システムなどがあります。

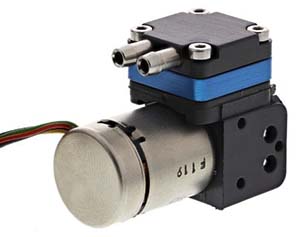

D260シリーズのマイクロポンプは、空気、気体または液体用のマイクロダイアフラムポンプです。

D260 シリーズのポンプは、ステンレス鋼チューブ コネクタを備えたガラス フィルまたはステンレス鋼で作られています。 標準としてバイトンダイヤフラムバルブで固定されていますが、代替エラストマーオプションも利用可能であり、ハイポンプ範囲をほとんどの用途に適応させることができます。 ポンプは、2.4 mm ボアのフレキシブル チューブ用に設計された効率的な有刺鉄線コネクタを使用しています。

完全に密閉されたオイルフリーのポンプチャンバーにより、汚染物質を許容できないアプリケーションに特に適しています。

典型的なアプリケーションには、医療機器、分析、ガス検知、燃料電池、電池式システムなどがあります。

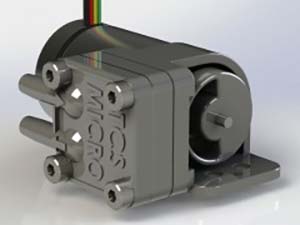

TCS Micropumpsの新しい「R」ポンプは、機能とパフォーマンスの比類のない組み合わせを提供し、過去の競争から離れることができます。

セルフプライミング、バルブレス、リバーシブル、小型、静音、堅牢、液体と気体の両方をポンピングできる、優れた真空能力。

ダイヤフラムポンプまたはペリスタルティックポンプを使用している場合は、この画期的な特許取得済みのテクノロジーの多くの機能、利点、およびパフォーマンスを選択して、競合他社に先んじてください。 R404-STは、R402のステッパーバージョンです。 （右の画像を参照）ステッピングモーター付きのR404マイクロポンプ

主な特徴
0〜3.6 lpmの空気またはガスのない流れ
0.7 barの最大圧力
0.3-2.5ワットの低消費電力
3-6VDCの電源
36 x 23 x 43 mmの小型サイズ
45gの軽量

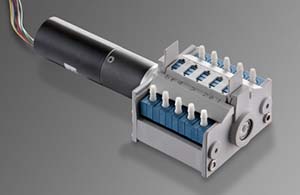

モジュール性と蠕動原理に基づいてマイクロリットルポンプです。 蠕動式･マイクロポンプの主な利点は、双方向ポンプ、高いポンプ圧力、堅牢な操作です。 Micro Litter Pump には次の特性があります。最も多様な流体とガスを供給します。

媒体は両方向に送り出すことができます。 流体工学コンポーネントは使い捨てであるように設計されています。 最大10チャンネルを並行して操作できます。

• 特徴：
• 最大10チャンネルまで可能
• 交換可能な使い捨てポンプヘッド
• 最大1.5 barの圧力（両方向）
• 5µl / minから5 ml / min、簡単に調整できます
• プログラム可能なシーケンス用に電子制御
• 最小限のメンテナンス、堅牢で耐久性

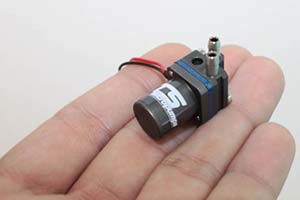

M200シリーズは、ステンレス鋼のチューブコネクタを備えた精密CNC機械加工アルミニウム合金で構成されています。 M200シリーズには、Vitonシールが標準装備されています。 代替のシール材料とオプションの接液部品、コーティング、および材料も利用可能で、このポンプ範囲がほとんどの化学薬品と溶剤に耐えることができます。 ポンプは、3.2 mmのフレキシブルチューブ用に設計された効率的なプッシュフィットコネクタを使用しています。 220mm電気フライリードが標準装備されています。

主な特徴
0-700 ml / minフリーフロー
220 mbar（3.2 psi）の最大圧力
1.5-6.5ボルトの電圧範囲
消費電力0.4W〜2.0W
真空最大8.1 psi @ 4.5 V
28 X 14 X 14 mmの小型サイズ
重さ11g
幅広い耐薬品性

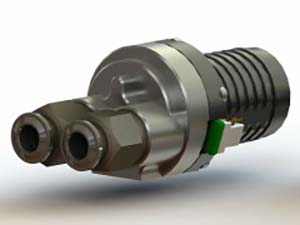

MGD1000シリーズマイクロポンプは、高圧または低圧で一貫したパルスレスフローを提供します。 それらは広範囲の液体に適し、自吸式です。 MGD1000はすべての一般的な液体で使用でき、ほとんどの化学薬品や溶剤にも耐性があります。 ポンプには2つの接続オプションがあります。チューブにすばやく簡単に接続するためのステンレス鋼製ネジ付きコネクタ、またはマニホールドパッケージです。 その流れの方向は可逆的です。 以前のイテレーションであるMG1000は、すでにMG1000を使用しているユーザーが引き続き利用できることに注意してください。 新規のお客様にはMGD1000をお勧めします。

*重要*これらのブラシレスモーターを操作するには、別のコントローラーが必要です！ TCSはEQi範囲のコントローラーを提供します

MGD1000マイクロポンプには、圧力と流量の要件に基づいて3つの異なるオプションがあります。 MGD1000ポンプのすべてのバリエーションは、示されている数値を超える能力がありますが、これを超えると、ポンプが損傷する可能性があります。

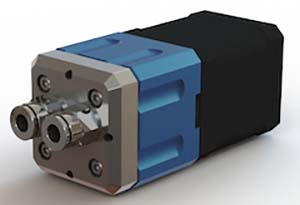

MG2000シリーズポンプは、高圧または低圧で一貫した流量を提供し、ほとんどすべての粘度の液体で使用できます。 彼らは自給式です。 本体は精密CNC機械加工アルミニウム合金で構成され、接液部はステンレス鋼、PEEK、およびポリアセタールです。

MG2000シリーズは、すべての一般的な液体で使用でき、ほとんどの化学薬品や溶剤にも耐性があります。 ポンプには2つの配管コネクタオプションがあります。 チューブへの迅速かつ簡単な接続、またはマニホールドへの直接取り付け用のステンレス鋼製スレッドコネクター。 流れは可逆的です。 0-2,000 ml /分の液体をポンプで送ります。 MG2000-STEPは、ステッピングモーター制御が必要な方にご利用いただけます。

主な特徴
0-2,000 ml / minフリーフロー
15バール（220 psi）の最大圧力
6-24ボルトの電圧範囲
消費電力10W〜100W
最大200,000 cSTの粘度
89 X 49 X 53 mmの小型サイズ
重さ340g
幅広い耐薬品性

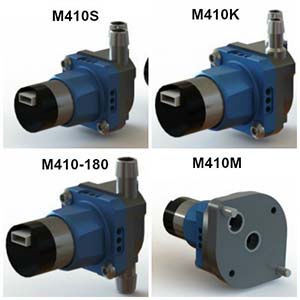

M410シリーズのポンプは、電子コントローラーを内蔵したブラシレス駆動モーターによって駆動されます。 精密CNC機械加工されたアルミ合金とステンレス鋼のチューブコネクタから構成され、Vitonシールが標準で取り付けられています。 代替のシール材料とオプションの接液部コーティングおよび材料も利用可能で、このポンプ範囲はほとんどの化学薬品と溶剤に耐えることができます。

ポンプは、6.0 mm（「S」バージョン）または3.2 mmフレキシブルチューブ（「K」バージョン）用に設計された効率的なプッシュフィットコネクタを使用しています。 JST電源コネクタを装備し、200 mmの電気フライリードが標準装備されています。

液体を0-2600 ml / minの間で送り出します。 このシリーズの以前のバージョンであるM400は、以前のお客様が引き続きご利用いただけますが、すべての新規のお客様にはM410をお勧めします。

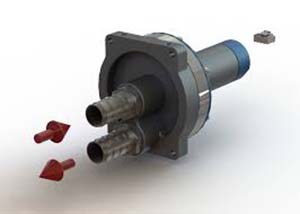

M510シリーズは、0-8 LPM 液体用ブラシレスドライブ、最高流量遠心ポンプです。

マイクロポンプのM510シリーズは、効率が良く長寿命で強力です。 強力なブラシレスドライブモーターによって駆動され、そのサイズに匹敵する流れを提供できます。 M510は、ステンレス鋼のチューブコネクタを備えた精密CNC機械加工アルミニウム合金で構成されており、標準でシールレスポンプ設計を採用しています。 オプションのシール、接液部コーティング、材料も利用できるため、このポンプの範囲はほとんどのアプリケーションに適合し、ほとんどの化学薬品や溶剤に耐えることができます。

注：元のM500は現在の顧客が引き続き利用できます。 新規のお客様はM510を使用してください。

主な特徴
0-8 lpmフリーフロー
CNCアルミニウム合金構造
静かで脈のない滑らかな流れ
64 X 32 X 31 mmの小型サイズ
重さ102g
幅広い耐薬品性

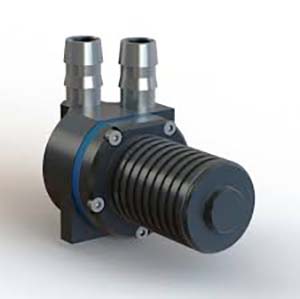

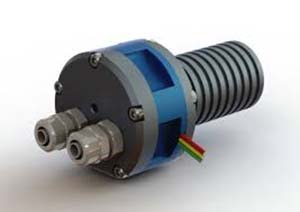

M3000マイクロポンプは、液体用の高性能で高品質の小型ポンプです。 効率的で小型軽量です。 強固な構造と広い温度耐性により、過酷な環境でも確実に機能します。 ポンプは、効率的なセンサーレス、ブラシレスモーターテクノロジーを利用しています。 ポンプは、動作する別のコントローラーを必要とします（EQコントローラーを参照）。

主な特徴
0-54 LPMフリーフロー、スムーズでほとんどパルスレスフロー
700グラムの重量
-20°Cから100°Cまでの動作温度
20 cSTまでの粘度
サイズ153 X 99 X 100 mm
幅広い耐薬品性
